Пошаговая инструкция по настройке спектрометра с калибровкой освещенности для измерения выходной мощности лампы
У вас есть оборудование, и вы готовы приступить к работе. Выполните следующие действия, чтобы успешно измерить выходную мощность лампы или источника света.
1. Сохраните на свой компьютер калибровочный файл, прилагаемый к откалиброванному спектрометру.
2. Подключите спектрометр к компьютеру.
3. Запустите программу OceanView и выберите опцию «Spectroscopy Application Wizard» («Мастер приложения спектроскопии») на начальном экране или откройте мастер приложения спектроскопии, щелкнув значок OceanView в верхнем левом углу окна программы.

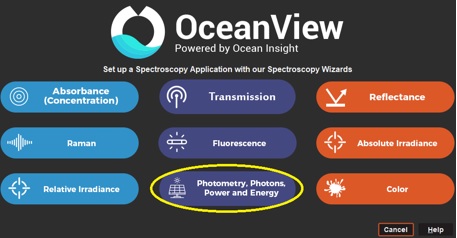

4. Выберите раздел «Photometry, Photons, Power and Energy Spectroscopy Wizard» («Мастер фотометрии, фотонов, мощности и энергетической спектроскопии»).

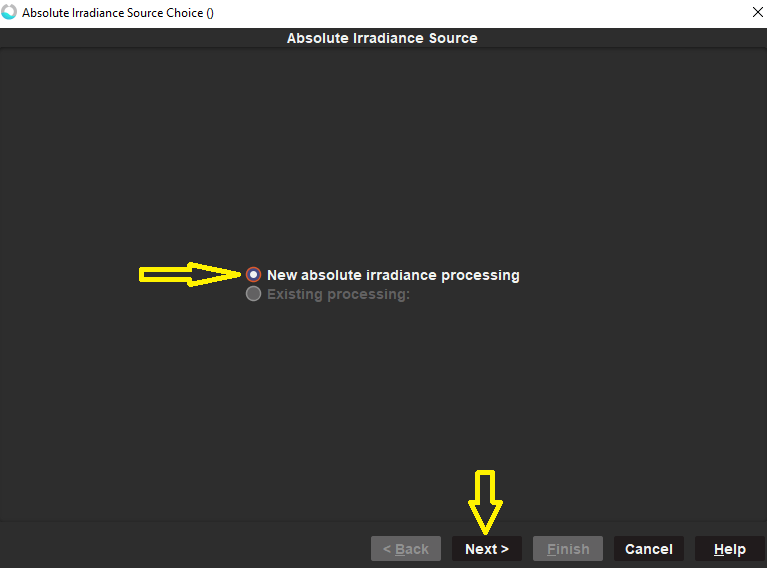

5. Выберите «New absolute irradiance processing» («Новая обработка абсолютной освещённости») и нажмите Next (Далее).

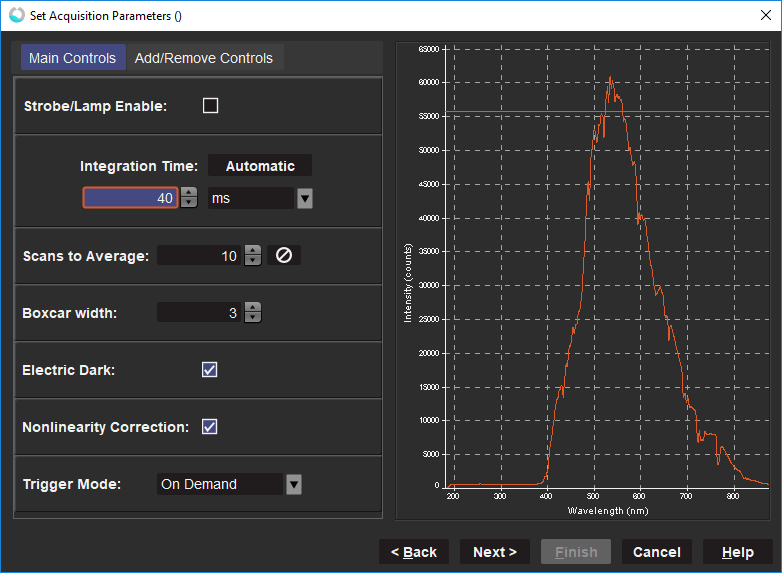

6. Включите источник света, осветите собирающую оптику спектрометра и настройте параметры сбора данных:
a. Integration time: (время интегрирования): время интегрирования - это период времени, в течение которого спектрометр собирает фотоны. Мы обнаружили, что наилучшие измерения выполняются, когда интенсивность сигнала составляет от 80% до 90% от его полного диапазона интенсивности (что обозначено горизонтальной линией на графике на шаге мастера установки параметров сбора данных). Проследите за тем, чтобы ни один пиксель не стал насыщенным, поскольку насыщенные пиксели не предоставят полезных данных. Увеличьте время интегрирования, чтобы увеличить сигнал, и уменьшите его, если вы насыщаете спектрометр, что можно увидеть по графику с плоской вершиной при максимальной интенсивности для вашего спектрометра.
b. Scans to Average (количество cканирований до средних значений): эта функция определяет количество дискретных спектральных захватов, которые драйвер устройства накапливает перед тем, как OceanView отобразит спектр. Чем выше значение, тем лучше отношение сигнал/шум (S:N). Это отношение возрастает на квадратный корень из среднего числа сканирований. Обратите внимание, что общее время измерения - это время интегрирования, умноженное на количество сканирований. Например, использование времени интегрирования 100 мс с 10 сканированиями до усредненных значений даст общее время измерения 1000 мс, после чего программа отобразит ваш спектр.
c. Boxcar Width (ширина дискретных значений сигнала): используйте этот параметр, чтобы установить ширину сглаживания значений сигнала, которая представляет собой метод усреднения по спектральным данным. Этот метод усредняет группу смежных сигналов детектора. Например, значение 5 усредняет каждую точку данных с 5 точками слева и 5 точками справа. Отношение S:N возрастает на квадратный корень величины данного параметра. Чем выше это значение, тем лучше отношение сигнал/шум (S: N). Обратите внимание, что если это значение установлено слишком высоким, вы можете сгладить важные спектральные характеристики, поэтому тщательно выбирайте его величину.
d. Electric Dark (электрическая коррекция темноты): эта функция должна быть включена по умолчанию, если она доступна для вашего спектрометра.
е. Nonlinearity Correction (коррекция нелинейности): этот параметр также нужно включить, если он доступен для вашего спектрометра.
7. Нажмите Next (Далее), чтобы перейти к следующему шагу Мастера приложения спектроскопии. Выберите Get Irradiance Calibration from File (Получить калибровку энергетической освещенности из файла) и нажмите Next (Далее).
8. Сохраните спектр фона, нажав на лампочку и заблокировав свет, попадающий на вашу собирающую оптику, а затем выберите Next (Далее). На этом этапе важно не выключать должным образом нагретый источник света, так как это может повлиять на устойчивость лампы.
