Больше, чем поиск гелием: почему анализаторы остаточных газов SRS становятся новым стандартом диагностики в высокотехнологичных отраслях
В мире высокого вакуума герметичность — это аксиома. В течение десятилетий «золотым стандартом» проверки герметичности вакуумной системы является гелиевый течеискатель. Такой прибор, настроенный исключительно на поиск веществ с массой 4 а.е.м., прекрасно справляется с ответом на ключевой вопрос: «Есть течь в системе или нет?». Но современные высокотехнологичные производства и научные установки требуют ответа на более сложный вопрос: «Что именно происходит внутри вакуумной камеры?».
Анализаторы остаточных газов (Residual Gas Analyzer, RGA) способны не только обнаружить течь, но и провести полную диагностику вакуумной среды на наличие нежелательных примесей.
В этой статье мы разберем, почему ведущие лаборатории мира, включая NASA и Jefferson Lab, выбирают приборы Stanford Research Systems, и рассмотрим 5 реальных высокотехнологичных установок, где RGA используют как критически важный элемент обеспечения качества.

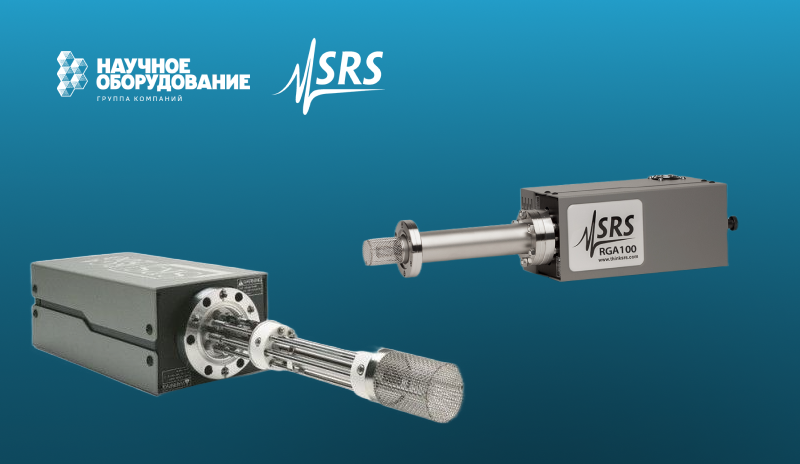

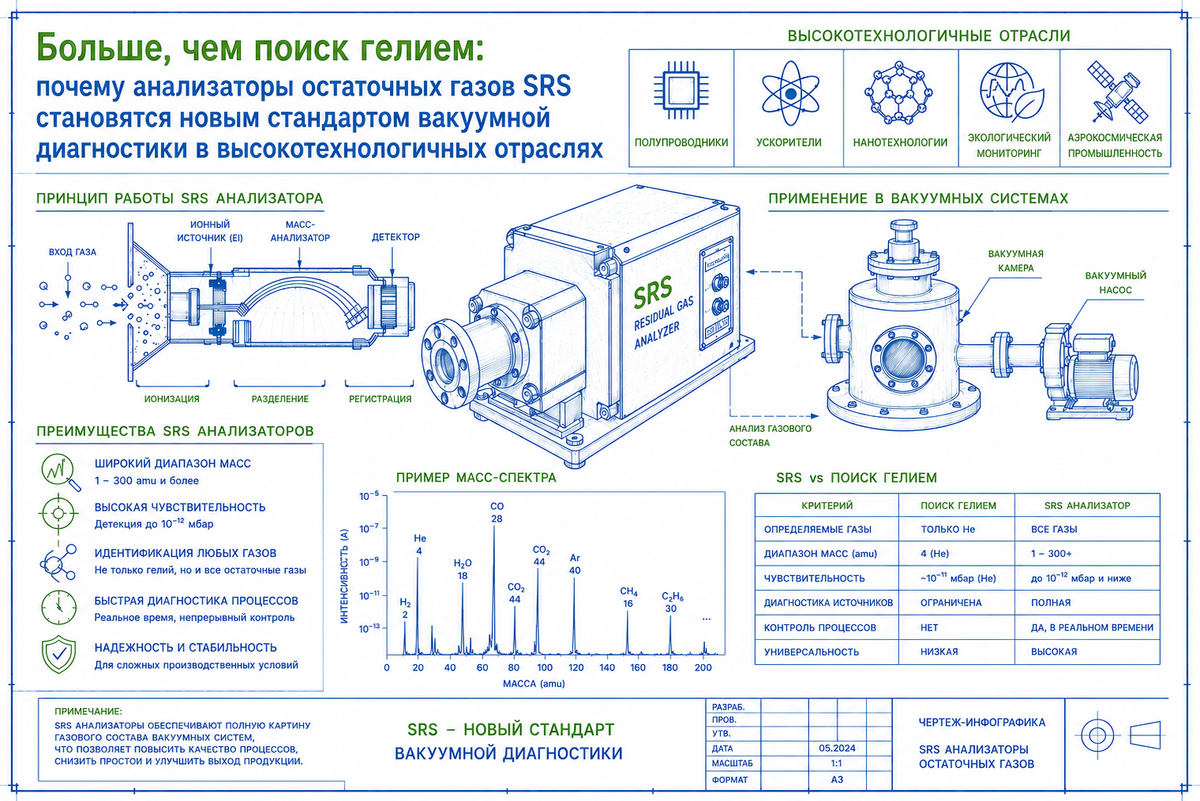

Принцип работы
В основе прибора лежит классический квадрупольный масс-спектрометр. Газ ионизируется электронным ударом, молекулярные ионы сортируются по соотношению массы к заряду в электрическом поле квадруполя, и детектируются. В качестве детектора в подобных устройствах используют электронный умножитель, чашу Фарадея или их комбинацию.
Чаша Фарадея представляет собой металлический цилиндр, который расположен на оси приборы. Попадая на чашу, заряженные молекулярные ионы нейтрализуются, что создает измеряемый ток. В отличие от электронного умножителя, чаша Фарадея имеет более воспроизводимые результаты измерения, обладает большей чувствительностью к легким молекулярным ионам и широким динамическим диапазоном.
Использование RGA для поиска течей в системе раскрывает свой потенциал в сложных установках, где поиск по гелию невозможен или недостаточно информативен.
Например, в установках с электронными пушками или фотокатодами наличие даже следовых количеств гелия внутри вакуумной камеры может быть критичным. Анализатор остаточного газа позволяет увидеть, что именно дегазирует в камере без необходимости напускать гелий снаружи.
Топ-5 высокотехнологичных установок, использующие RGA от Stanford Research Systems
Рассмотрим реальные примеры и высокотехнологичные установки, где использование RGA является безальтернативным, наиболее надежным или более выгодным решением.
Международная космическая станция (МКС) и NASA RELL
Анализатор от SRS использовали для обнаружения утечки аммиака из системы терморегуляции в открытом космосе. Гелиевый течеискатель неприменим в вакууме космоса, где нет возможности обдувать корпус потоком гелия. NASA использовало роботизированную систему RELL (Robotic External Leak Locator) на базе SRS RGA100.
RGA сканировал естественный состав остаточной атмосферы вокруг станции. Прибор зафиксировал аномальное повышение парциального давления аммиака (NH3), что позволило точно определить место утечки теплоносителя без выхода людей в открытый космос.
Производство сверхпроводящих RF-резонаторов (Jefferson Lab)
В лаборатории Джефферсона эксплуатируется более 70 приборов SRS RGA. Это классический пример отказа от простого поиска течей в пользу управления процессом. При производстве ниобиевых резонаторов для ускорителей частиц контроль чистоты на всех этапах осуществляется с помощью RGA от SRS.
Только RGA позволяет с высокой точностью отследить динамику парциального давления воды и остатков растворителей, что напрямую коррелирует с качеством будущего резонатора.
Влияние использования RGA в системах производства полупроводниковых материалов
В производстве микросхем критически важно, что какой газ находится внутри герметичного корпуса. Наличие даже следовых количеств влаги (более 5000 ppm) или кислорода приводит к коррозии и отказам устройств.
Авторы статьи подчеркивают, что для корпусов объемом менее 0,01 см3 традиционный тест на герметичность становится статистически недостоверным. Гелий слишком быстро покидает малый объем, создавая ложные результаты. Более того, жидкость для теста на грубые течи часто закупоривает микроканалы, маскируя течь, но при этом служит проводником для влаги внутрь корпуса.
В свою очередь, анализатор остаточных газов анализирует реальный газовый состав внутри запаянного чипа.
Оптимизация чистоты плазмы в термоядерном реакторе токамак ADITYA-U
Одним из этапов исследования являлся поиск метода контроля для очистки графитовых стенок вакуумной камеры от примесей углерода и кислорода методом тлеющего разряда в смеси аргона и водорода. С помощью анализатора остаточных газов SRS RGA 200 в реальном времени отслеживали парциальные давления CO, CO₂ и H₂O непосредственно во время разряда.
Прибор зафиксировал, что добавка 20% аргона ускоряет удаление CO на 65% и CO₂ на 67% по сравнению с чистым водородом, а также снижает фоновое давление воды до 3×10⁻⁹ Торр. Таким образом, RGA выступил ключевым инструментом оптимизации процесса.
Контроль чистоты в установках молекулярно-лучевой эпитаксии
Для достижения сверхчистой ростовой среды для синтеза плёнок сложных перовскитов важно было не только оценить уровень чистоты камеры. Авторы обнаружили, что основным источником загрязнения выступает криопанель, накапливающая примеси и требующая периодического отжига. RGA проводил мониторинг спектра масс до, во время и после процедуры отжига криопанели. С помощью прибора было подтверждено, что изолированный прогрев криопанели устраняет основную долю загрязнений, восстанавливая фоновое давление на уровне 10⁻¹⁰ Торр, где единственной заметной примесью остаётся водород. RGA выступил объективным критерием готовности камеры к эпитаксиальному росту, что критически важно для воспроизводимости свойств оксидных гетероструктур.
Таким образом, ставка на гелиевый течеискатель в современном высокотехнологичном производстве часто означает ограничение собственных возможностей. Анализаторы остаточных газов Stanford Research Systems позволяют не просто найти свищ, но и понять физику процесса.
Благодаря стандартному использованию надежной чаши Фарадея, приборы SRS обеспечивают беспрецедентную стабильность измерений и линейность сигнала в широком диапазоне давлений. Это не замена гелиевому течеискателю, но с помощью данного прибора вы производите контроль вакуумной среды вашей установки.
Подробнее ознакомиться с продукцией данного производителя можно на сайте.
