Чтобы адекватно описать пространственное тело и тем самым выполнить основной принцип точного воспроизведения и воспроизводимого воспроизведения, обычно необходимо несколько видов тела. Для этого тела показаны в трех плоскостях: вид спереди, вид сбоку и вид сверху или снизу. Презентация следует фиксированным правилам, которые определены в стандартах. Даже для простых тел представление в трех плоскостях требует от учащихся значительной способности к абстракции и пространственного воображения. Эта способность является необходимым условием как для создания, так и для интерпретации инженерных чертежей или эскизов, и обучается с помощью геометрических моделей.
Набор моделей TZ 100 обеспечивает концепцию обучения, с помощью которой учащиеся знакомятся с дисциплиной начертательной геометрии.
3D-рамка из плексигласа обеспечивает многоракурсную проекцию. Модели размещаются в середине 3D-кадра. Соответствующий вид вставляется в каждую плоскость 3D-кадра, чтобы можно было напрямую сравнивать модель (заготовку) и чертеж.
Всего в комплекте десять моделей разной сложности. Одна модель сделана из плексигласа, чтобы развить понимание скрытых краев. Остальные модели изготовлены из алюминия.
Модели изготовлены с высокой точностью, поэтому можно также проводить измерения. Все детали четко разложены и хорошо защищены в системе хранения.
Современные мультимедийные учебные материалы доступны онлайн в медиацентре GUNT . Основным элементом учебных материалов является полный набор чертежей для каждой модели. Комплект чертежей состоит из файлов DXF , файлов STEP и файлов PDF .
Характеристики
- Набор моделей из дисциплины начертательной геометрии для разработки пространственных представлений.
- Введение в инженерную графику.
- Прецизионное изготовление моделей позволяет измерять упражнения.
- 3D-рама для многоракурсной проекции, состоящая из трех плоскостей из плексигласа.
- 9 алюминиевых геометрических моделей; цилиндрические и призматические формы.
- 1 модель из плексигласа.
- Система хранения запчастей.
- Мультимедийные учебные материалы: файлы PDF , DXF , файлы STEP.
- Онлайн-доступ к медиацентру GUNT.
Функции
- Курс GUNT : инженерный рисунок.
- Набор моделей для разработки пространственных представлений.
- Основы трехмерного отображения.
Цели обучения/эксперименты
- Знакомство с трехмерным отображением как основным принципом инженерного черчения.
- Поэтапное развитие пространственного мышления: от конкретной ситуации к абстрактному изображению на инженерном чертеже.
- Измерительные упражнения.
Объем поставки

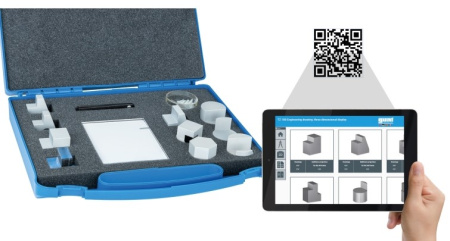

- 1 система хранения с вкладышем из пеноматериала.
- 1 комплект с 10 геометрическими моделями.
- 3 плоскости из плексигласа для многоракурсной проекции.
- 1 стержень для удержания моделей.
- 1 дырокол для бумаги.
- 1 комплект учебных материалов, включая полный комплект чертежей.
|
Параметр |
Значение |
|
5 призматических моделей |
ДхШхВ: 40x30x50 мм |
|
4 цилиндрические модели |
ØxВ: 40x50 мм |
|
1 прозрачная модель |
ДхШхВ: 40x30x50 мм |
|
3 плоскости из оргстекла |
ДхШхВ: 100x100x100 мм |
|
Размеры (ДхШхВ) |
335x240x71 мм (система хранения) |
|
Вес |
3 кг |
