В системах с ременным приводом часто наблюдаются крутильные колебания. При соответствующем возбуждении резонансов могут возникать большие амплитуды вибрации, что может привести к сильным нагрузкам на валы и шестерни, что может привести к их повреждению.

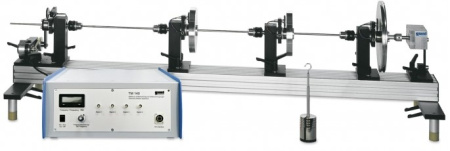

Блок ТМ 140 можно использовать для создания свободных и вынужденных крутильных колебаний и для изучения влияния жесткости на кручение, массы и демпфирования на частоту и амплитуду.
Сердцевиной экспериментальной установки является металлический торсион. Массовые диски с различной инерцией вращения могут крепиться к стержню с помощью зажимных патронов. Это позволяет создать систему крутильных колебаний с массой до трех масс. Жесткость при кручении можно регулировать, изменяя эффективную длину стержня. Блок возбудителя, приводимый в действие электродвигателем, используется для представления вынужденных колебаний. Частоту можно отрегулировать и прочитать на блоке управления.
Демпфер позволяет устанавливать различные степени демпфирования. Крутильные колебания улавливаются датчиками вращения на подшипниках торсионного стержня и передаются блоку управления в виде электрического сигнала. Все сигналы также доступны через порт USB и могут быть переданы на ПК.
Программное обеспечение GUNT позволяет записывать и анализировать сигналы, например, записывать резонансную кривую или отображать естественный режим.
Характеристики
- Экспериментальная установка для исследования крутильных колебаний и крутильной жесткости.
- 3 масс-диска.
- 4 свободно позиционируемых подшипниковых узла на шарикоподшипниках с зажимными патронами.
- Герметичный масляный демпфер.
- Блок возбудителя с приводным кривошипом; амплитуды возбуждения 1,4°, 1,8°, 2,4°.
- 4 датчика угла поворота, 0,03 В/°.
- Блок управления электрическим возбудителем для настройки и отображения частоты возбудителя, а также для питания поворотного энкодера.
- ПО GUNT для сбора данных через USB под Windows 8.1, 10.
Функции
- Исследование жесткости при кручении и крутильных колебаний.
- Поведение двухмассового и трехмассового крутильных осцилляторов.
Цели обучения/эксперименты
- Определить крутильную жесткость торсиона.
- Определить моменты инерции масс.
- Затухание крутильных колебаний.
- Определить демпфирование при крутильных колебаниях.
- Вынужденные крутильные колебания, резонанс.
- Системы крутильных колебаний с несколькими массами:
- двухмассовый крутильный осциллятор;
- трехмассовый крутильный осциллятор.
Объем поставки
- 1 рама.
- 4 подшипниковых узла.
- 1 торсион.
- 3 массовых диска.
- 1 возбудитель.
- 1 демпфер вращения.
- 1 блок индикации и управления.
- 1 комплект кабелей.
- 1 шестигранная отвертка размера 4.
- 1 программное обеспечение GUNT + кабель USB.
- 1 комплект учебных материалов.
|
Параметр |
Значение |
|
Торсион |
Длина: 1300 мм |
|
Жесткость |
1,0 Nm /rad/m |
|
Массовые диски |
Ø 150 мм, 2,7 кг |
|
Частота возбудителя |
1…20 Гц |
|
Коэффициент демпфирования |
0,25…3,5 Nm /rad/s |
|
230В, 50Гц, 1 фаза |
|
|
Размер (ДхШхВ) |
1400x410x400 мм |
|
Вес |
50 кг |
