Зубчатые передачи представляют собой унифицированные передаточные механизмы. Вращательное движение передается с одного вала на второй через принудительную передачу зубчатыми колесами.

В прямозубых передачах шестерни установлены на параллельных осях. Приводной и выходной вал расположены параллельно. Планетарные передачи представляют собой прямозубые передачи, в которых ведущий и вторичный валы находятся на одной оси.

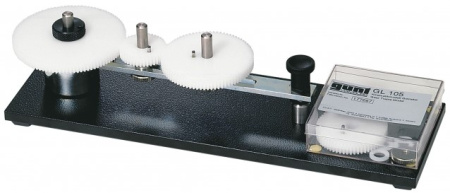

Экспериментальная установка GL 105 может использоваться для изучения зубчатых передач в виде прямозубых или планетарных передач. В блоке основное внимание уделяется рассмотрению кинематики. Экспериментальная установка состоит из опорной плиты с неподвижной осью, на которой закреплена поворотная направляющая. Две другие оси могут быть прикреплены в любом месте на этой направляющей. Выбор и комбинирование шестерен с разным количеством зубьев позволяет реализовать различные передаточные числа и типы шестерен.

Рельс заблокирован в экспериментах с цилиндрическими зубчатыми колесами. В зависимости от цели эксперимента на рельс можно установить одну или две дополнительные оси. Шестерни могут быть соединены друг с другом через приводные штифты или с неподвижной осью. Он управляется вручную. Для определения передаточного числа подсчитываются полные обороты.

Чтобы исследовать планетарные передачи, рельс освобождается и поворачивается вокруг неподвижной оси. Рельс служит опорой планетарного колеса, на которой расположены планетарные колеса, и представляет собой вход шестерни. Солнечное колесо образует выход шестерни. Он управляется вручную. Передаточное отношение можно определить, посчитав полные обороты.

• Исследование одноступенчатых или многоступенчатых цилиндрических зубчатых колес.
• Исследование планетарных передач.
• Управляемый вручную.
• Определите передаточное отношение, посчитав обороты ведомых шестерен.
• Опорная плита с местом для хранения компонентов.

• Исследование одноступенчатых или многоступенчатых цилиндрических зубчатых колес.
• Исследование планетарных передач.
• Определить передаточное отношение.

• 1 кинематическая модель.
• 1 комплект учебных материалов.
