- «2 в 1»: портативный осциллограф «карандашного типа» и анализатор спектра
- 1 вх. канал, полосы пропускания: 10 и 25 МГц
- Макс. частота дискретизации: 100 МГц, эквивалентная 2 ГГц
- Длина памяти 8 кБ (АКИП-4106), 24 кБ (АКИП-4106/1)
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Интерполяция: линейная, Sin X/ X
- Режим послесвечения с накоплением
- Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Совместимость с ПО Picolog
- Интерфейс USB, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Питание и управление по USB от внешнего ПК
- Гарантия 5 лет, масса 100 г

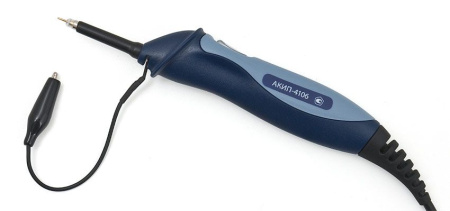

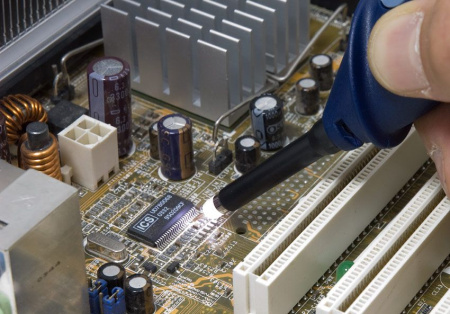

USB-осциллографы имеют эргономичный дизайн: конструкция карандашного типа (рис. 1) с соединительным кабелем 2 м. Компактный моноблочный корпус совмещён со встроенным щупом-пробником. Одновременно с включением осциллографа по шине USB включается светодиодный фонарик на конце измерительного щупа для подсветки рабочей зоны, благодаря которому можно подключиться к намеченной точке печатной платы даже в труднодоступных или слабоосвещённых местах. Для экономии электроэнергии (актуально при работе с ноутбука) фонарик можно отключить в настройках программного обеспечения. Входной импеданс составляет 1 МОм (± 2 %) / (20 ± 3) пФ. Вес осциллографа всего 100 г. Управление по интерфейсу USB 2.0 (совместимо с USB 1.1).

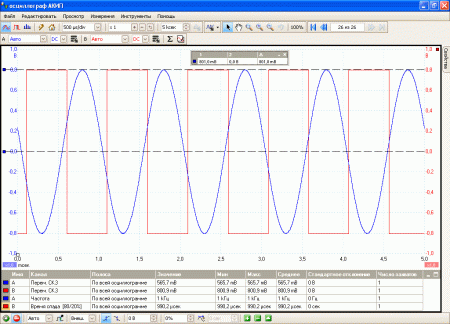

Осциллографы выполнены на базе 8 битного АЦП с частотой дискретизации 50 МГц у модели АКИП-4106 и 100 МГц у АКИП-4106/1. Программно-аппаратная реализация обеспечивает: длину записи 8 кБ/24 кБ, более 10 видов автоматических измерений параметров входного сигнала, курсорные измерения (Δt, ΔV), память для сохранения осциллограмм (1000 ячеек, запись и вызов), математическую обработку (5 функций), режим XY.

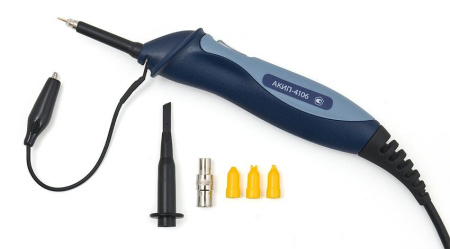

Питание осциллографов осуществляется от ПК по шине USB, поэтому приборы получились лёгкими и удобными для портативного применения. Игла-наконечник пробника является съёмной и при необходимости может быть легко заменена при износе, поломке или утере. В комплекте поставки переходник-адаптер, позволяющий зафиксировать корпус осциллографа и подключиться, например, к генератору сигналов или другому тестируемому устройству, имеющему стандартный выход (BNC-мама).
Благодаря технологии plug-and-play работать с осциллографом АКИП-4106 очень просто: достаточно подключить осциллограф в USB порт и можно начинать его эксплуатацию, без каких либо дополнительных источников питания, делителей и сложных процедур установки.
Работа с осциллографом производится всего одной рукой при помощи единственной кнопки «Автонастройка». Для включения прибора достаточно нажать эту кнопку, которая предназначенная для автоматической установки размеров изображения и выбора наиболее оптимального режима работы схемы синхронизации (параметров развёртки, запуска и коэффициентов отклонения), что обеспечивает устойчивое отображение входного сигнала на экране ПК.
Параметр | Значения |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
Полоса пропускания (-3 дБ) | 10 МГц |
Коэффициент отклонения (Коткл) | 100 мВ/дел ... 20 В/дел (шаг 1-2-5), плавная регулировка |
Погрешность установки Коткл | ±3% |
Время нарастания | <35 нс |
Входной импеданс | 1 МОм (±2%) / (20 ±3 пФ) |
Максимальное входное напряжение | 50 Вср.кв. |
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
Коэффициент развертки (Кразв) | 10 нс ... 50 с/дел |
Погрешность установки Кразв | ±0,01% |
Режимы работы | основной, окно, ZOOM окна, X-Y |
СИНХРОНИЗАЦИЯ | |
Режимы запуска развертки | Фронт (нарастающий или спадающий) |
Режим запуска | автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
Разрешение по вертикали | 8 бит |
Максимальная частота дискретизации | 50 МГц |
Эквивалентная частота дискретизации | 1 ГГц |
Длина записи | 8К |
Внутренний буфер | 0 ... 1000 осциллограм (запись и воспроизведение) |
Интерполяция | Линейная, sin x/x |
Режимы сбора данных | выборка, усреднение, послесвечение, цифровой самописец |
КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
Функции | DU, DT, 1/DT |
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
По вертикали | пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
По горизонтали | частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
АНАЛИЗАТОР СПЕКТРА | |
Диапазон входных частот | 0 ... 10 МГц |
Количество точек (интервал) | 4096 |
Индикация спектрограммы | амплитуда, удержание пика, среднее значение |
Тип окна наблюдения | прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
ВНЕШНИЙ ДИСПЛЕЙ | |
Разрешение | поддержка до 4000 точек по горизонтали |
Стиль отображения | реальное время, цифровое окрашивание, аналоговая интенсивность |
ОБЩИЕ ДАННЫЕ | |
Источник питания | от ПК по шине USB, 300 мА |
Интерфейс | USB 2.0 (совместимый с USB 1.1) |
Габаритные размеры | 220 х 32 х 32 |
Масса |
0,1 кг |
