Немагнитные оптические плиты широко используются для проведения научных экспериментов в области оптики, медицины, производства высокоточных приборов, аэрокосмических исследований. Немагнитные плиты устраняют искажения магнитного поля, возникающие вследствие внешних наводок. Конструкция немагнитной оптической плиты выполнена из двух стальных листов, расположенных сверху и снизу, внутреннего слоя виброизоляции, металлического листа, который запечатывает монтажные отверстия. Плита изготовлена из стали марки AISI 304. Лист, который запечатывает монтажные отверстия, эффективно поглощает низкочастотный шум и вибрацию, которая возникает внутри оптической плиты. Дополнительным преимуществом является защита от попадания грязи, посторонних предметов, жидкости внутрь оптической столешницы. Лист для запечатывания монтажных отверстий изготавливается из алюминия. Внутри оптической столешницы, по всей внутренней поверхности, сделаны шестигранные ячейки из высокопрочной стали, благодаря такой конструкции немагнитная оптическая столешница обладает высокой жесткостью и сопротивлением к деформации и прогибам.
Особенностью сотовых оптических плит с сотовой структурой (Honeycomb) является их способность поглощать вибрации и колебания, что делает их идеальным выбором для использования в условиях, где требуется высокая стабильность оптической системы. Кроме того, они обладают высокой устойчивостью к воздействию внешних факторов, таких как влажность и температура. Использование сотовой структуры позволяет снизить вес плиты без потери её прочности и жесткости.
- Демпфирующая сотовая структура, устраняющая поверхностный резонанс.
- Легкий вес, высокая жесткость.
- Герметичность.
- Большой жизненный цикл, без появления деформаций и прогибов в результате эксплуатации.
- Простой и легкий монтаж.

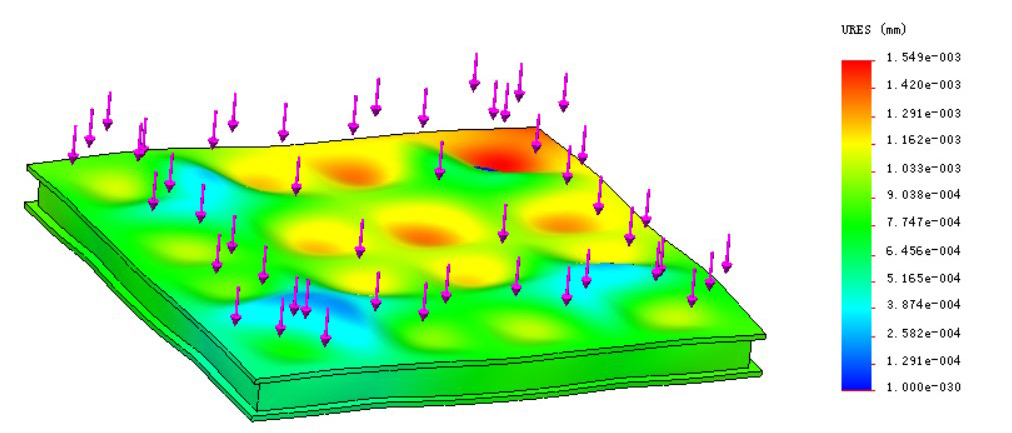

Результаты испытаний оптической плиты на жесткость:
Испытание проводились оптической столешницы серии MOT-W размером 600Х600Х50 мм при нагрузке 100 кг.
| Параметр | Значение |
|
Толщина оптической столешницы, мм |
от 50 до 350 |
|
Поверхность столешницы |
Нержавеющая сталь AISI 304, толщина 6 - 12 мм |
|
Размер одно соты, м² |
Мин. 0,625х10ˉ³ Макс. 1,25х10ˉ³ |
|
Демпфер |
Сотовая структура |
|
Жесткость сотовой структуры, кг/м³ |
250 |
|
Тип монтажных отверстий |
Метрическая резьба диаметр М6, расстояние между отверстиями – 25х25 мм, расстояние от края 50 мм. |
|
Плоскостность поверхности оптического стола, мм/м² |
≤ 0,1 |
|
Шероховатость поверхности оптического стола (при матовой отделки поверхности), мкм |
≤ 1,6, обработка поверхности под блеск |

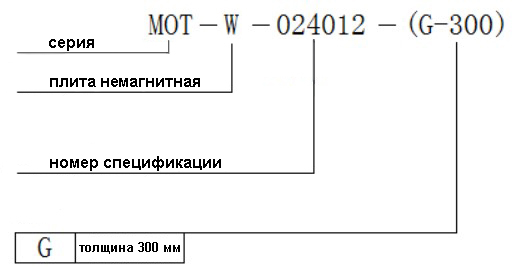

Формирование артикула
Спецификация
|
Номер |
Размер плиты (мм) |
Толщина (мм) |
Сетка отверстий (мм) |
Апертура |
Расстояние от края (мм) |
|
0060045 |
600 × 450 |
50 |
25 x 25 |
M6 |
50 x 50 |
|
006006 |
600 × 600 |
50 |
25 x 25 |
M6 |
50 x 50 |
|
009006 |
900 × 600 |
80 |
25 x 25 |
M6 |
50 x 50 |
|
00750075 |
750 × 750 |
80 |
25 x 25 |
M6 |
50 x 50 |
|
010008 |
1000 × 800 |
100 |
25 x 25 |
M6 |
50 x 50 |
|
009009 |
900 × 900 |
80 |
25 x 25 |
M6 |
50 x 50 |
|
012009 |
1200 × 900 |
100 |
25 x 25 |
M6 |
50 x 50 |
|
015009 |
1500 × 900 |
150 |
25 x 25 |
M6 |
50 x 50 |
|
015010 |
1500 × 1000 |
150 |
25 x 25 |
M6 |
50 x 50 |
|
018010 |
1800 × 1000 |
150 |
25 x 25 |
M6 |
50 x 50 |
|
020010 |
2000 × 1000 |
150 |
25 x 25 |
M6 |
50 x 50 |
|
012012 |
1200 × 1200 |
100 |
25 x 25 |
M6 |
50 x 50 |
|
015012 |
1500 × 1200 |
150 |
25 x 25 |
M6 |
50 x 50 |
|
018012 |
1800 × 1200 |
200 |
25 x 25 |
M6 |
50 x 50 |
|
020012 |
2000 × 1200 |
200 |
25 x 25 |
M6 |
50 x 50 |
|
024012 |
2400 × 1200 |
200 |
25 x 25 |
M6 |
50 x 50 |
|
030012 |
3000 × 1200 |
250 |
25 x 25 |
M6 |
50 x 50 |
|
035012 |
3500 × 1200 |
250 |
25 x 25 |
M6 |
50 x 50 |
|
040012 |
4000 × 1200 |
300 |
50 x 50 |
M6 |
50 x 50 |
|
050012 |
5000 × 1200 |
350 |
50 x 50 |
M6 |
50 x 50 |
|
060012 |
6000 × 1200 |
350 |
50 x 50 |
M6 |
50 x 50 |
|
015015 |
1500 × 1500 |
200 |
25 x 25 |
M6 |
50 x 50 |
|
018015 |
1800 × 1500 |
200 |
25 x 25 |
M6 |
50 x 50 |
|
020015 |
2000 × 1500 |
200 |
25 x 25 |
M6 |
50 x 50 |
|
024015 |
2400 × 1500 |
200 |
25 x 25 |
M6 |
50 x 50 |
|
030015 |
3000 × 1500 |
250 |
25 x 25 |
M6 |
50 x 50 |
|
035015 |
3500 × 1500 |
300 |
25 x 25 |
M6 |
50 × 50 |
|
040015 |
4000 × 1500 |
300 |
50 × 50 |
M6 |
50 × 50 |
|
050015 |
5000 × 1500 |
350 |
50 × 50 |
M6 |
50 × 50 |
|
060015 |
6000 × 1500 |
400 |
50 × 50 |
M6 |
50 × 50 |
|
024018 |
2400 × 1800 |
250 |
25 × 25 |
M6 |
50 × 50 |
|
030018 |
3000 × 1800 |
250 |
25 × 25 |
M6 |
50 × 50 |
|
035018 |
3500 × 1800 |
300 |
25 × 25 |
M6 |
50 × 50 |
|
040018 |
4000 × 1800 |
300 |
50 × 50 |
M6 |
50 × 50 |
|
050018 |
5000 × 1800 |
350 |
50 × 50 |
M6 |
50 × 50 |
|
060018 |
6000 × 1800 |
400 |
50 × 50 |
M6 |
50 × 50 |
|
030020 |
3000 × 2000 |
300 |
25 × 25 |
M6 |
50 × 50 |
|
035020 |
3500 × 2000 |
300 |
25 × 25 |
M6 |
50 × 50 |
|
040020 |
4000 × 2000 |
350 |
50 × 50 |
M6 |
50 × 50 |
|
050020 |
5000 × 2000 |
350 |
50 × 50 |
M6 |
50 × 50 |
|
060020 |
6000 × 2000 |
400 |
50 × 50 |
M6 |
50 × 50 |
