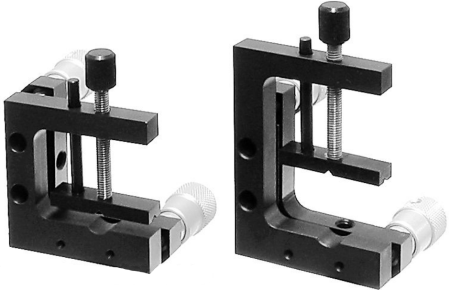

Два типа держателей с 0-28 мм и 22-52 мм апертурами для крепления и юстировки по двум угловым координатам прямоугольных или круглых оптических элементов. Прижим используется для фиксации оптических элементов, обеспечивая жесткую фиксацию при слабом давлении на фиксируемый объект.
Прецизионные высокостабильные L-образные оптические держатели разработаны на основе держателей с юстировкой по двум углам, и производятся из стали с черным покрытием, наносимым химическим путем. Специальная пружина используется в этих держателях для двух целей: во-первых, она прижимает наконечники винтов для устранения люфта, во-вторых обеспечивает стабильность юстировки. Прецизионные высокостабильные L-образные оптические держатели изготавливаются с двумя резьбовыми отверстиями M10х1 для винтов. Это позволяет использовать любые винты STANDA.
Отверстия M6 сбоку держателя дают возможность широкого выбора вариантов крепления, как горизонтального, так и вертикального. Специальный L-образный дизайн оправы обеспечивает максимальную апертуру.
Особенности
- Специальная плоская пружина для улучшения стабильности и устойчивости.
- Кинематическая юстировка по углам в двух перпендикулярных плоскостях.
- Крепление по вертикали и по горизонтали.
- Регулировка в пределах 9°, чувствительность 5 угловых секунд.
- Лево- и правостороннее крепления.
- Изготовлен из стали.
|
Параметр |
Значение |
|
Модель |
5OM37-20 |
|
Высота оптики |
0-28 мм |
|
Резьба винтов |
M10x1 |
|
Диапазон угловой регулировки |
8° |
|
Чувствительность (резьба 0,5 мм) |
6 угловых секунд |
|
Чувствительность (резьба 0,25 мм) |
3,4 угловые секунды |
|
Винт |
9S65M |
|
Материал |
Сталь |
|
Резьба |
M6 (3 шт.) |
|
Зеркальное исполнение |
нет |
